HONDA CR-V IV

Loss of engine coolant.
Overheating problem.

MODEL

VERSION

CR-V IV (RM_)

1.6 i-DTEC 4WD (N16A4) 1597 KW 160 CV 118 Cm3

SYMPTOMS:

CAUSE/S:
Engine warning light (MIL) ON.
Loss of engine coolant, after frequent coolant refilling.
Overheating problem.

NOTE: This technical bulletin affects only vehicles within a specific manufacturing date. Affected manufacturing dates between 2014 and 2018.

 Oversizing and cracking problems of the cylinder head wall due to wear in the sand moulds during manufacturing.

SOLUTION
Repair procedure:
• Check the engine coolant level. It must be between the minimum and maximum marks.
• Start the engine.
• Install a pressure test on the engine cooling system with the engine cold and the system depressurised.
• Let the engine warm up until the fan switches on twice.
• Stop the engine.
• Pressurise the engine cooling system up to the maximum value shown on the plug, taking into account the safety regulations.
• Leave the engine off for at least 24 hours.
• Remove the 4 fuel injectors.
• Check for the presence of coolant in the cavities and orifices of the 4 injectors.
• Check for coolant inside the cylinders or piston crowns, if necessary by using a suitable endoscope.
• Replace the cylinder head with a new one, if the presence of coolant is confirmed in the two previous checks.

Cylinder head reference number according to model and engine:
CR-V High Power (N16A4): 10003-5PZ-E01.
HR-V, CR-V, CIVIC Mid-Power (N16A3, N16A2, N16A1): 10003-RSX-G01.

Component references for the replacement of the cylinder head:
Fuel lines: REF: 16621-RZ0-ZS00.
Seal kit: REF: AP 06110-RSX-ZS20.
O-ring, 11x 1.8. REF: 91312-RZ0-G01.
Main oil. REF: 11415-RZ0-G01.
Optional mounting bolts will be required depending on the model.

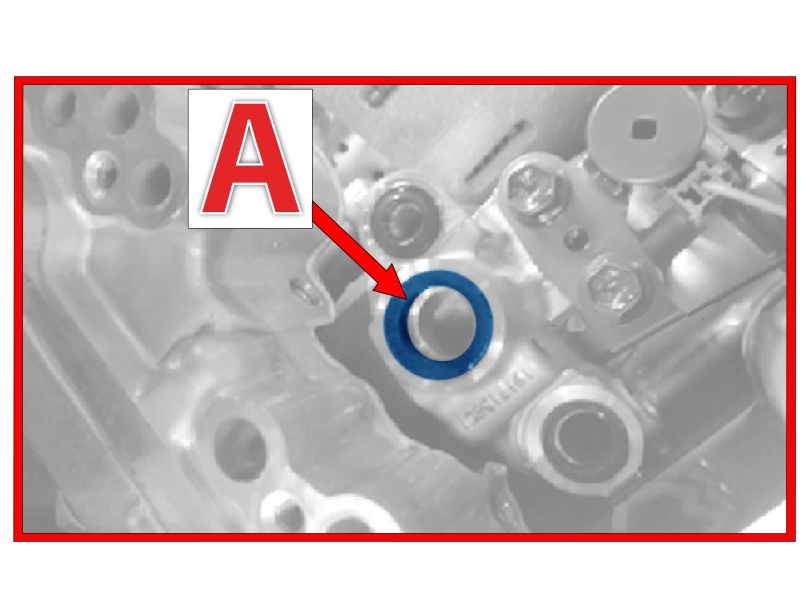

IMAGE 1:

A – Example: Injector hole in the cylinder head.
B – Example: Presence of coolant in the injector orifice.

IMAGE 2:

A – Mark to know the thickness of the head gasket.

The information provided in this bulletin is only a recommendation of the procedures to be followed and it cannot replace at any time neither the diagnosis nor the professional judgement of the repairer. Grup Eina Digital Ltd. will not accept any liability for any possible damages caused directly or indirectly from the use of the information in this bulletin.
It is absolutely prohibited to distribute or sell this document without prior authorisation from the competent party.
Copyright c-2024 Grup Eina.
